Ausrichten des Druckkopfs

Wenn gerade Linien versetzt gedruckt werden oder der Ausdruck aus anderen Gründen nicht zufrieden stellend ist, muss der Druckkopf ausgerichtet werden.

Film ansehen

Hinweis

  • Bei niedrigem Tintenstand wird die Testseite für die Druckkopfausrichtung nicht ordnungsgemäß gedruckt.

    Ersetzen Sie die FINE-Patrone mit niedrigem Tintenstand.

Die folgenden Materialien werden benötigt: Ein Blatt Normalpapier im A4- oder Letter-Format

  1. Überprüfen Sie, ob der Drucker eingeschaltet ist.

  2. Legen Sie ein Blatt Normalpapier im A4- oder Letter-Format in das hintere Fach ein.

  3. Drücken Sie die Taste Einrichten (Setup), bis 4 auf der LCD-Anzeige angezeigt wird.

  4. Drücken Sie die Taste Schwarz (Black) oder Farbe (Color).

    Nun wird die Testseite für die Druckkopfausrichtung gedruckt.

    Wichtig

    • Berühren Sie den bedruckten Teil der Testseite für die Druckkopfausrichtung nicht. Wenn die Seite verschmutzt oder zerknittert ist, kann sie nicht ordnungsgemäß gescannt werden.

    • Wenn die Testseite für die Druckkopfausrichtung nicht korrekt gedruckt wurde, drücken Sie die Taste Stopp (Stop) und führen Sie das Verfahren dann erneut von Anfang an aus.

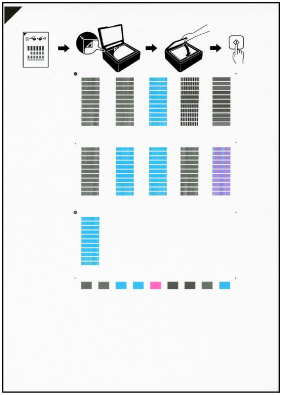

  5. Legen Sie das Blatt für die Druckkopfausrichtung auf die Auflage.

    Legen Sie die Testseite für die Druckkopfausrichtung MIT DER BEDRUCKTEN SEITE NACH UNTEN auf und richten Sie die Markierung , die sich an der oberen linken Ecke des Blattes befindet, an der Ausrichtungsmarkierung aus.

  6. Schließen Sie behutsam die Vorlagenabdeckung, und drücken Sie die Taste Schwarz (Black) oder Farbe (Color).

    Der Drucker beginnt nun mit dem Scannen der Testseite für die Druckkopfausrichtung, und die Druckkopfposition wird automatisch angepasst.

    Die Ausrichtung des Druckkopfs ist abgeschlossen, wenn die EIN (ON)-Anzeige nach dem Blinken leuchtet.

    Nehmen Sie die Testseite für die Druckkopfausrichtung von der Auflage.

    Wichtig

    • Bis zum Abschluss der Druckkopfpositionierung dürfen weder die Vorlagenabdeckung geöffnet noch die Testseite für die Druckkopfausrichtung auf der Auflage bewegt werden.

    • Sollte bei der Ausrichtung des Druckkopfs ein Fehler auftreten, leuchtet die Alarm-Anzeige. Drücken Sie die Taste OK, um den Fehler aufzuheben, und ergreifen Sie entsprechende Maßnahmen.

Hinweis

  • Für Windows gilt Folgendes: Sollte der Ausdruck nach der oben beschriebenen Anpassung der Druckkopfposition weiterhin Mängel aufweisen, sollten Sie die Ausrichtung des Druckkopfs manuell über den Computer anpassen.

  • Zum Ausdrucken und Prüfen der aktuellen Druckkopf-Ausrichtungswerte drücken Sie die Taste Einrichten (Setup), bis 6 auf der LCD-Anzeige angezeigt wird, und drücken Sie die Taste Schwarz (Black) oder die Taste Farbe (Color).
